    基于机器视觉的连接器引脚检测
    连接器的引脚检测,这个在机器视觉与图像处理领域中,是经常遇到的应用。也是一种比较成熟的视觉检测应用。一般来讲,会检测其平整度与正位度。说直接一点,就是检测针脚顶点位置是否正确。

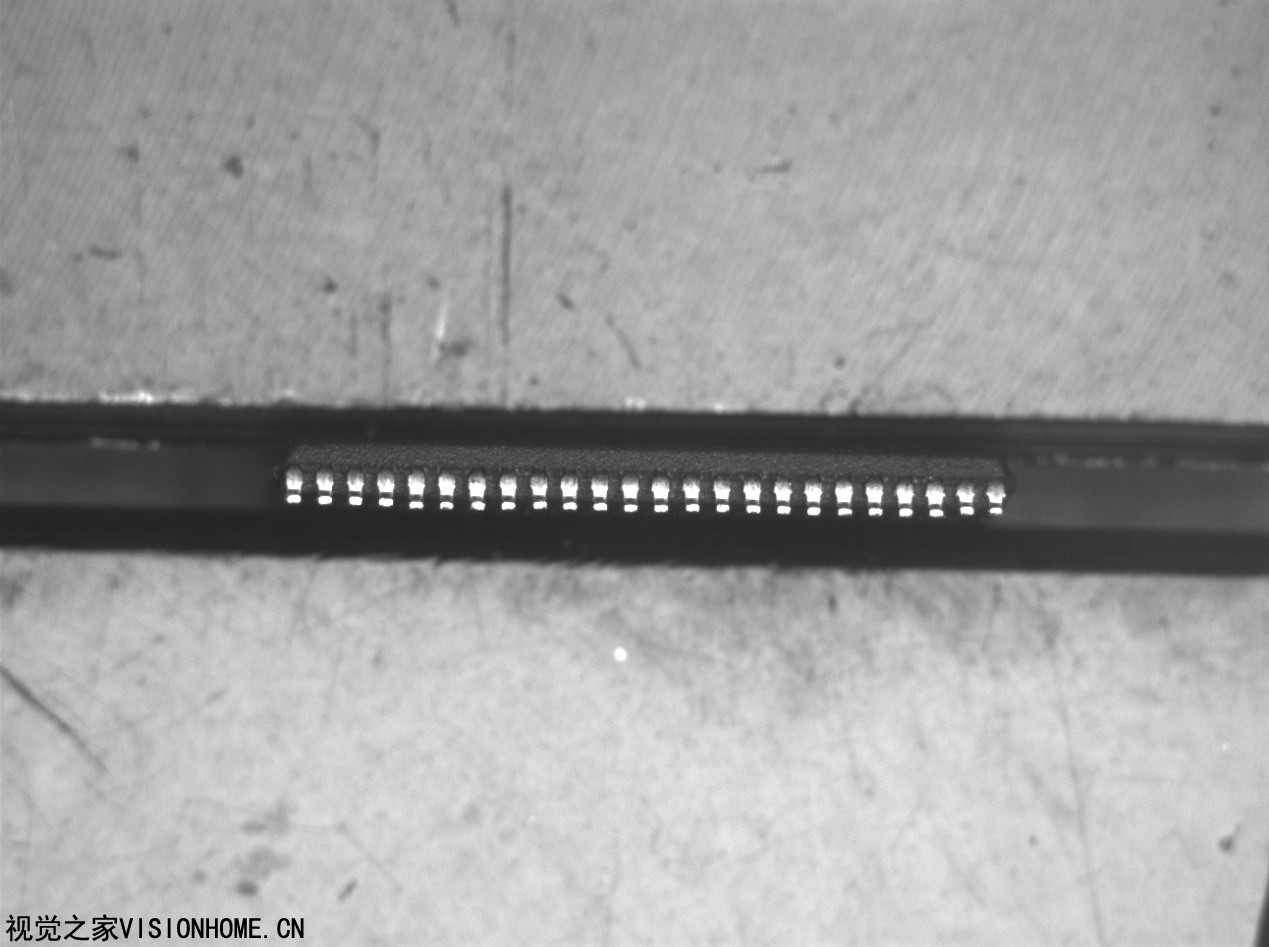

    平整度不良的连接器

    平整度不良的连接器
    平整度不良的连接器

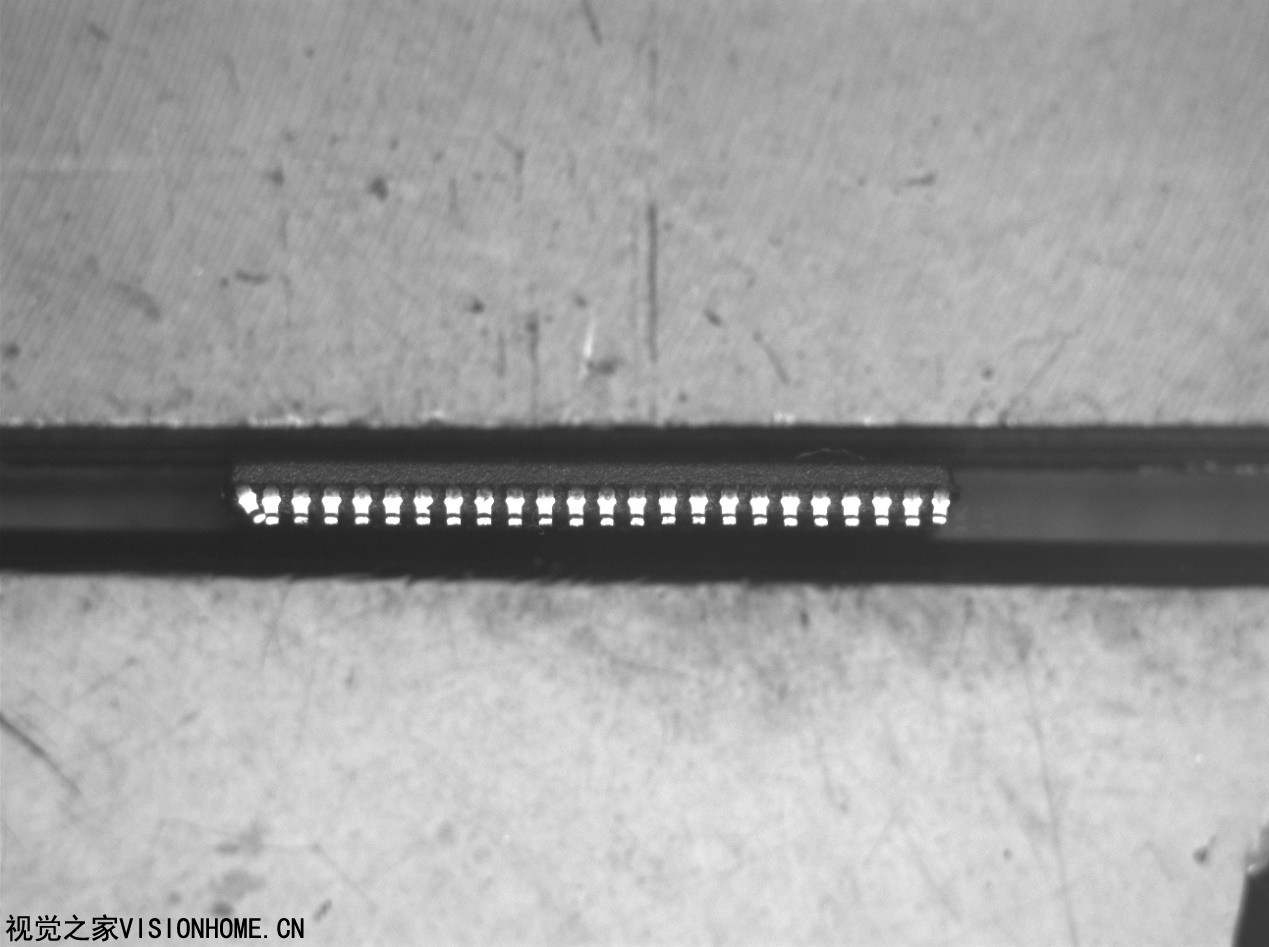

    正位度不良的连接器

    正位度不良的连接器
    正位度不良的连接器

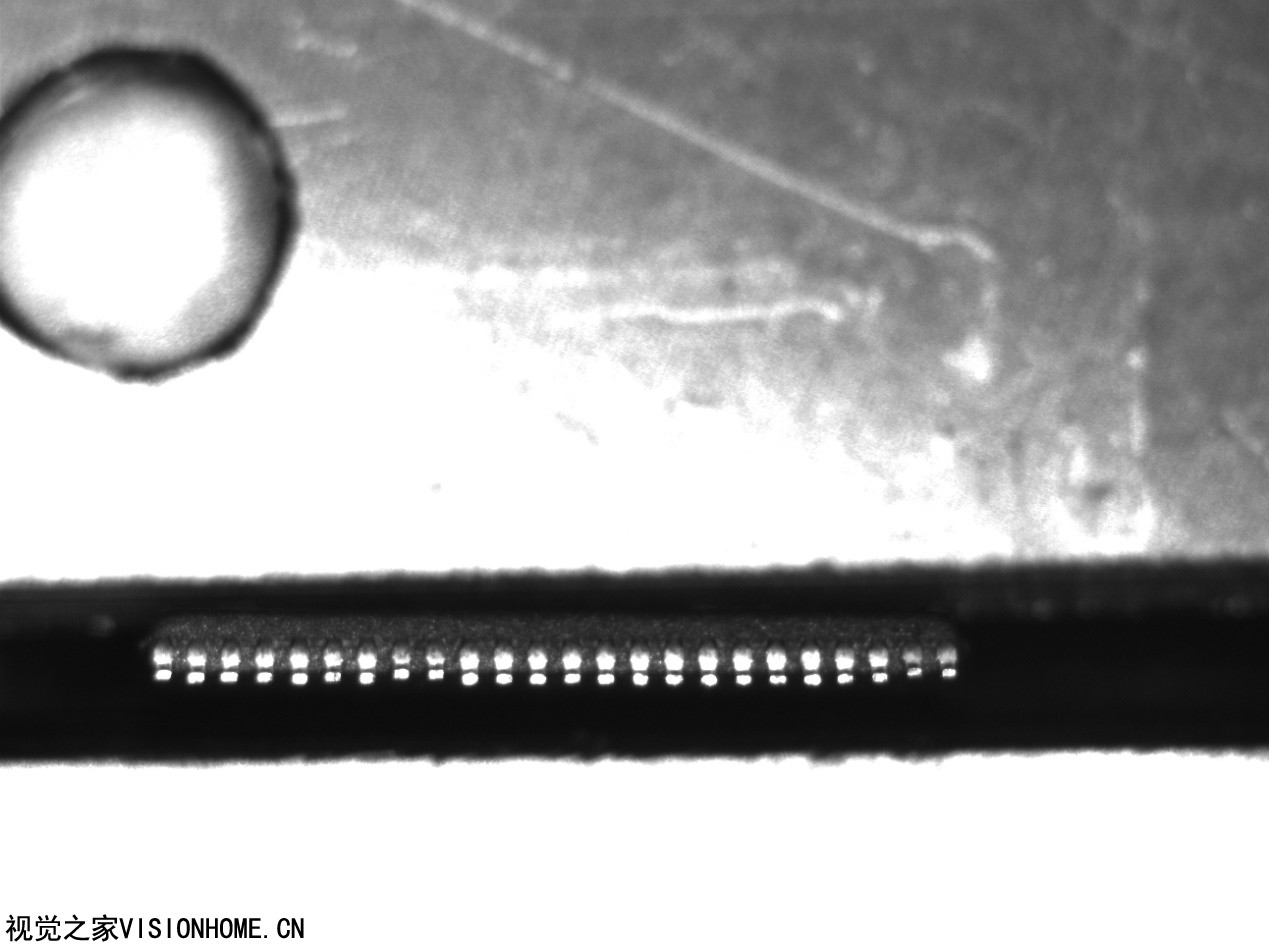

    基本OK的连接器

    基本OK的连接器
    基本OK的连接器

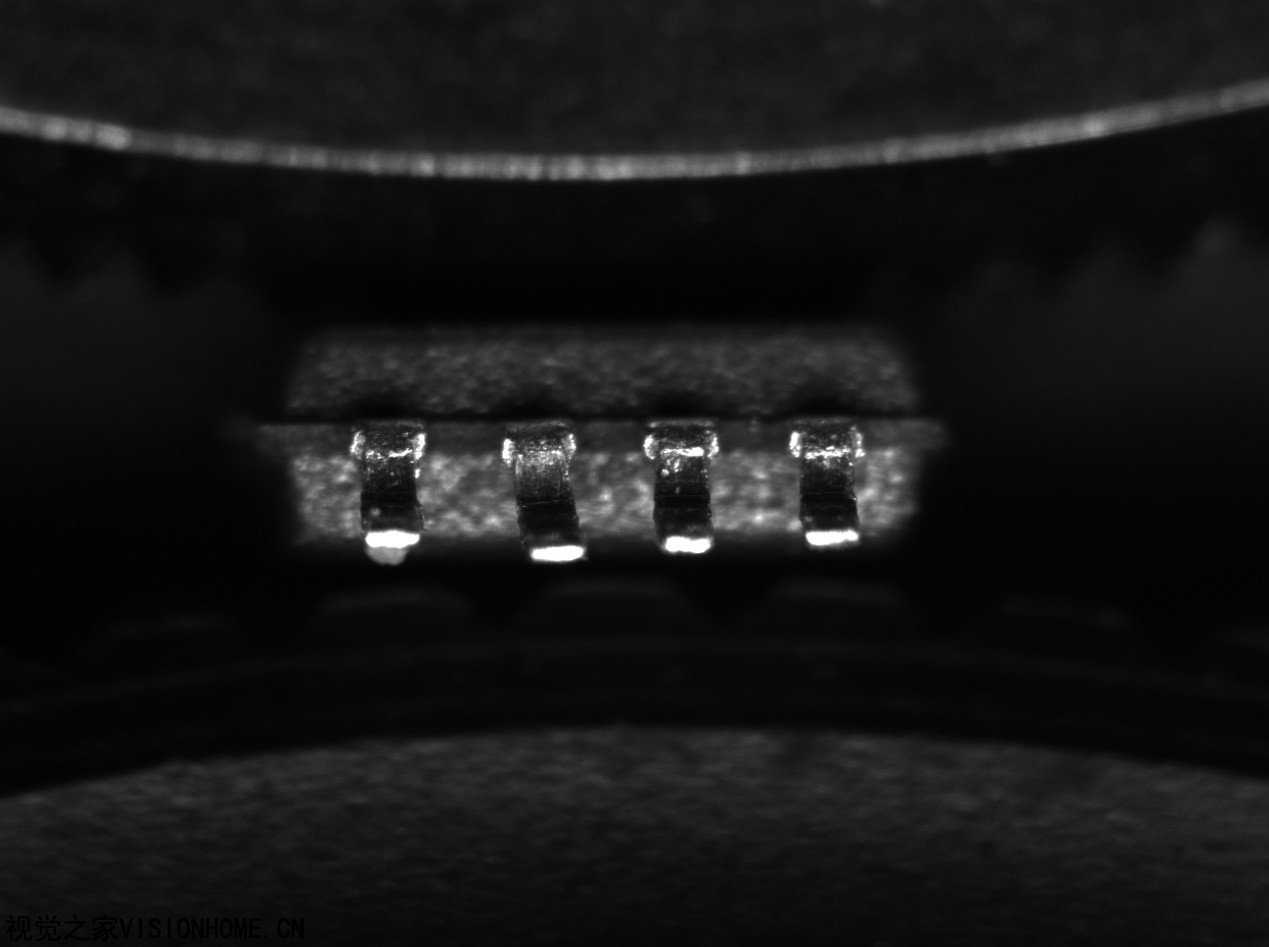

    较小尺寸的一种连接器

    较小尺寸的一种连接器
    较小尺寸的一种连接器
    机器视觉光源
    连接器的引脚,一般可以使用条形光源,从一边打光照明。这样可以将引脚的顶端照明的比较明亮。但是也不是所有的引脚都可以照亮的。需要看针脚的具体形状。一般顶点是平的那类容易照亮,比较容易处理。如果是针脚顶端是尖的,那种引脚就比较难处理。因为无法将其顶端归亮。就跟我们人眼无法看到针尖的顶端一样。
    光源调光器
    可以考虑使用常规的模拟调光器APS-2424-1CH或者是迷你调光器MAPS-2424-1CH。如果是在高速拍照需要很短的曝光时间,则考虑使用频闪调光器,如SPS-2430-4CH。而如果需要程序控制不同的光源亮度以适用不同的产品,则可以考虑数字调光器,如DPS-24125-4CH
    工业相机
    一般需要看产品的具体大小,常规的USB连接器,可能130万像素的CCD即可。而如果是一些大的连接器,如并口之类的,则需要500万像素级别的CCD。当然也可以使用小相机多次拍摄的方法,不过这样可能计算会比较多,而且需要重叠部分针脚。
    工业镜头
    这类检测,需要保证边缘和中心都一样的效果,所以需要考虑使用远心镜头。具体的倍率也与产品大小有关。越大的产品,则要求远心镜头的倍率越小,成本也越高。
    图像处理算法
    考虑使用粒子分析等方法。然后计算相互之间的值,以及与拟合直线或标准参考线之间的值。有些应用中需要判断针脚与目标位置的位移角度,还需要考虑图纸中的尺寸(针脚长度)再使用三角函数进行计算,判断其角度偏差。
    机器视觉项目实现难度
    ★★~★★★★
    常规的项目都还是比较容易实现的。但是也有一些项目比较难处理,例如端面不平的针尖引脚;多排针脚的项目;多种不同类型的连接器希望通用的项目(插件机)。这些项目,都比较难实现。
