[求助] 如何在vision中,从一幅图片中抠出一个圆环?

[复制链接]
  • TA的每日心情
    开心
    2015-6-18 16:52
  • 签到天数: 3 天

    [LV.2]20FPS

    发表于 2014-2-19 20:32:36 | 显示全部楼层 |阅读模式
    如题,最后用了IMAQ ROITo Mask,但是这样抠出的图片是一幅二值图像,怎样能弄出来的是原图呢???
    回复

    使用道具 举报

  • TA的每日心情

    昨天 10:56
  • 签到天数: 1598 天

    [LV.Master]120FPS

    发表于 2014-2-19 22:44:31 | 显示全部楼层
    首先,你要想得到一张圆环形的图像是不切实际的,所有的图像,都是矩形的。如果看起来是环形的,那么要么就是背景是透明的ALPHA通道。要么背景就是全黑或全白的。4 Q& A* V# _9 y; H& H4 K$ n
    在NI中,首先可以使用视觉助手,其中有一个Image Mask函数使用此函数,可以截取需要的环形区域(使用环形ROI)。然后再使用此函数生成VI,即可得到你想要的抠出一个圆环来:0 ]0 ~# A9 c' x( V4 H' o) Y5 _) r

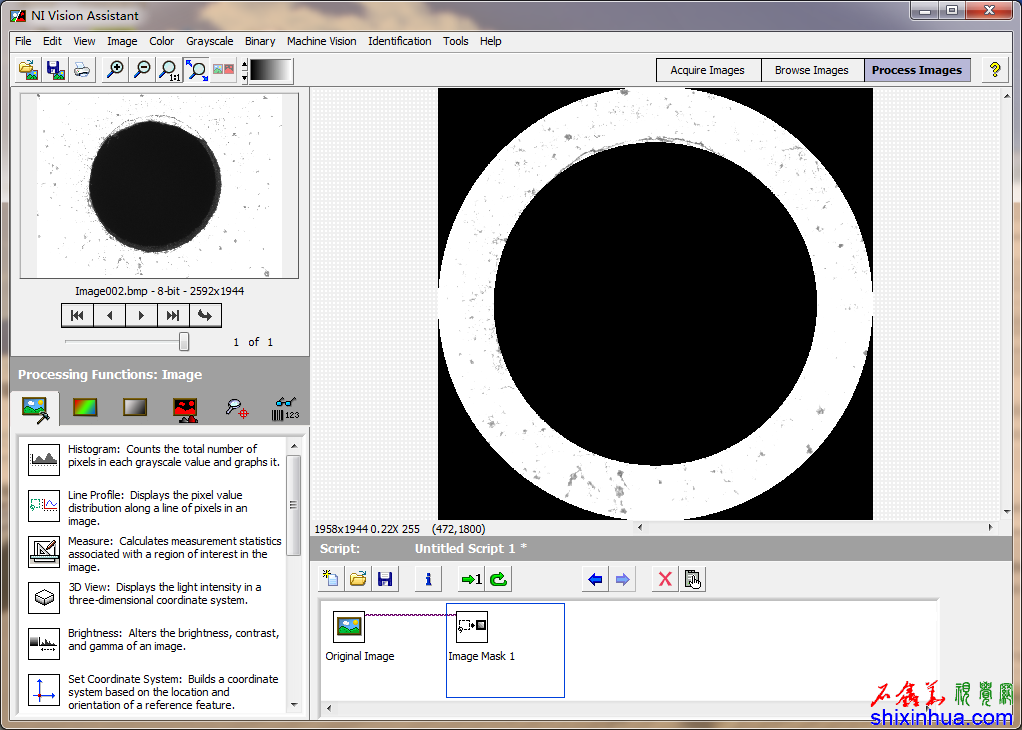

    5 t. p2 T0 k3 F/ gImage Mask抠图效果(这里的背景是全黑的)# k4 K( ^: I9 }" ~: m6 I

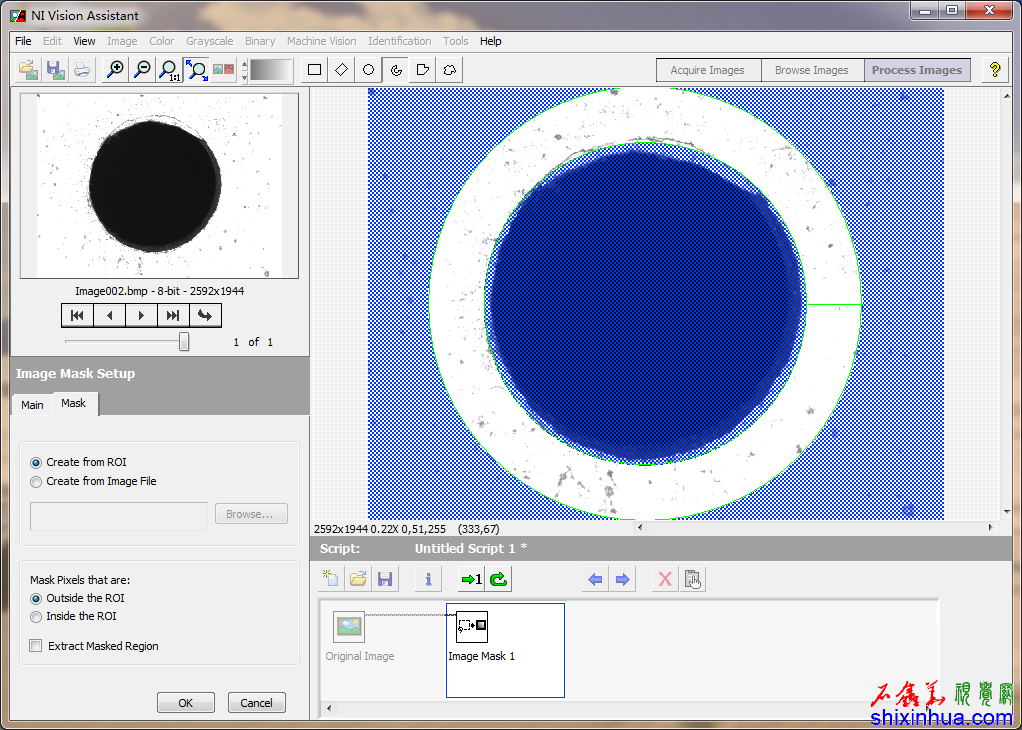

    ! U1 @" v# {/ q: q2 H! l& ^设置参数非常简单,只需要选择好ROI(环形),然后设置Create from ROI从ROI中创建Mask。
    * ^, D: s  @" X3 DOutside/inside ROI则为确定需要保留ROI外面的还是里面的;
    7 C9 n5 \# u+ s- x( D% K$ Z% }  pExtract Masked Region提取掩膜区域是确定是不是剪裁ROI区域,如果勾选,则将图像剪裁成当前ROI外接矩形大小的图像,如果不勾选,则为原始图像。但无论哪样,填充的背景都是黑色的。
    $ C& r/ t6 G" j8 l! X8 i; L函数具体的使用请参考:NI视觉助手教程 5.7 Image Mask 图像掩模_石鑫华 机器视觉网 机器视觉论坛 机器视觉商城 机器视觉光源 光源控制器 工业相机 工业镜头 视觉方案 机器视觉系统 NI图像处理 LabVIEW Visionhttp://shixinhua.com/imganalyse/2013/02/317.html6 w  ?  @  A4 p  ]4 q

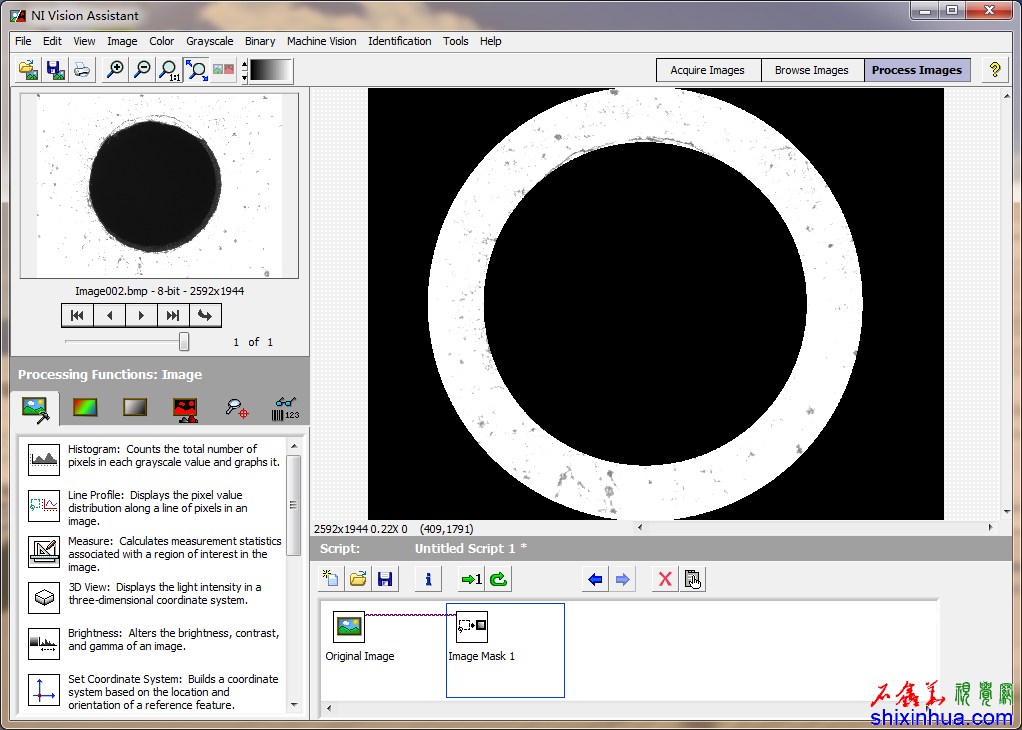

    . c5 T/ n; `: n5 lImage Mask剪裁后效果
    ( x7 W  y* I% _: m) d- Q

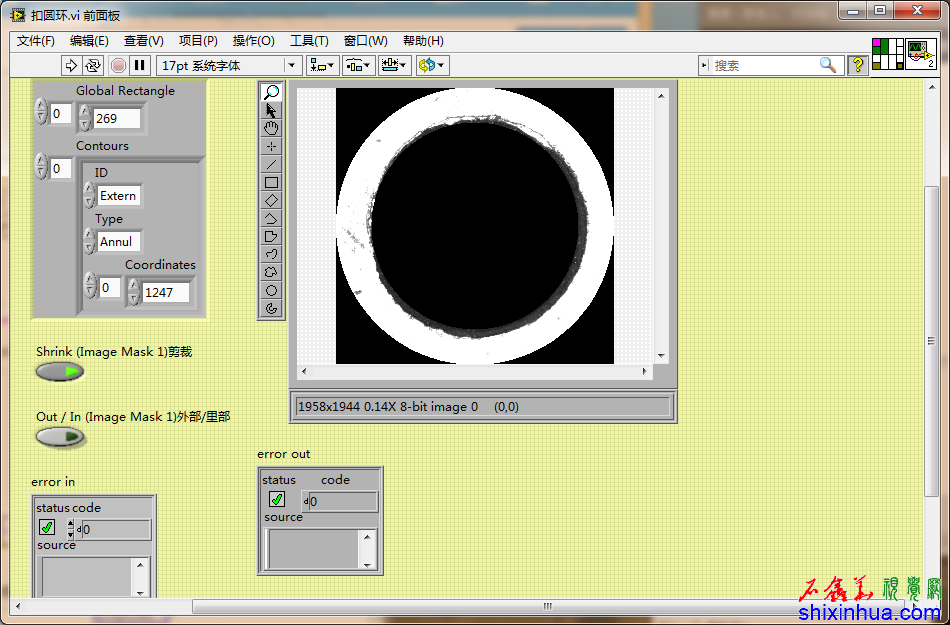

    ! m. V0 G' @0 b3 `. u- g生成函数前面板! x3 |9 E6 c4 W2 p

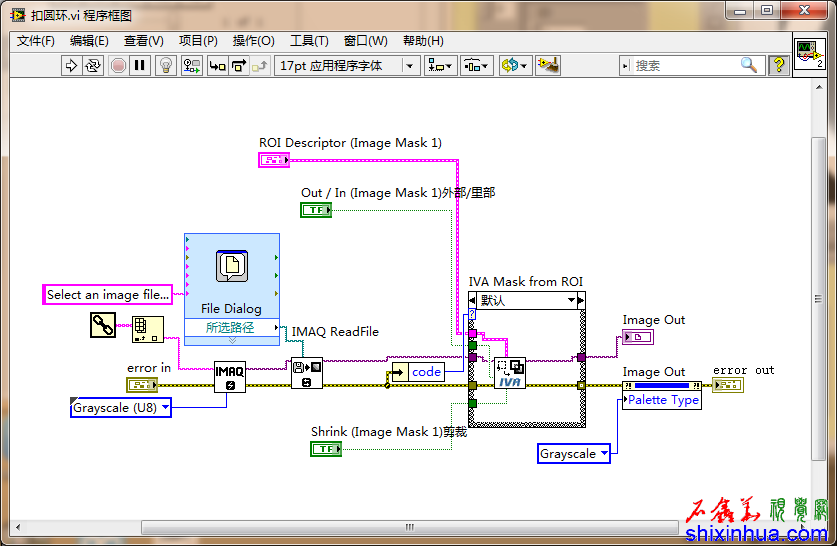

    8 v6 J% q+ m+ T% p生成函数后面板

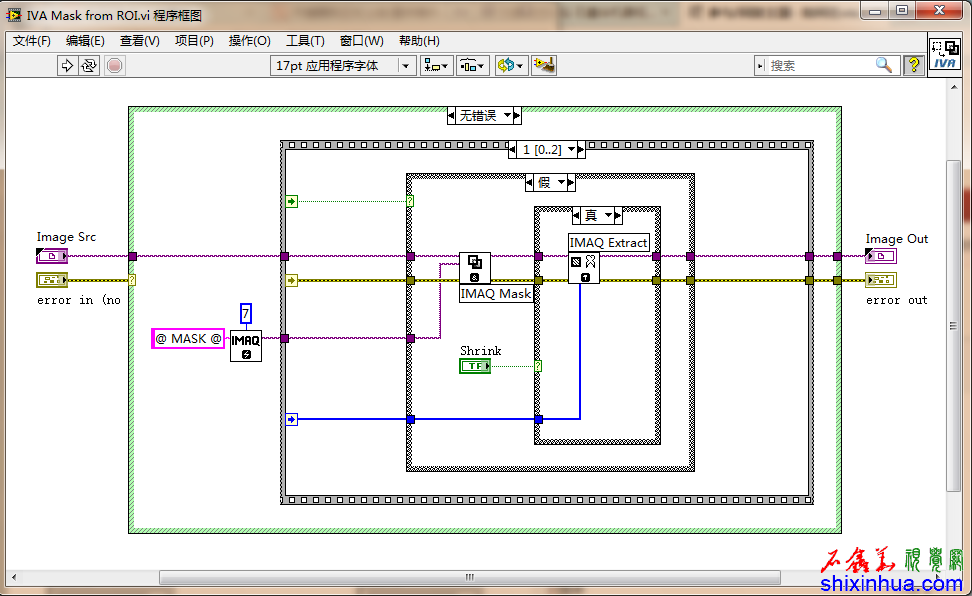

    ( }% R* `0 f3 U9 q- C! L其中关键的IAV函数IVA Mask from ROI是视觉助手自带的一个函数,在LabVIEW Vison中是没有的,不过你可以打开看一下函数,原理上是非常简单的。
    " b5 M, ~, i% n, q( V0 s, D, g# Z) M% @  s
    这是其中的部分片断,很简单的一种操作。

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2015-6-18 16:52
  • 签到天数: 3 天

    [LV.2]20FPS

     楼主| 发表于 2014-2-20 10:03:47 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2015-6-18 16:52
  • 签到天数: 3 天

    [LV.2]20FPS

     楼主| 发表于 2014-2-20 10:07:35 | 显示全部楼层
    大神,labview里坐标变换怎么做啊?要编公式吗?还是有现成的控件可以实现
