[原创] Vision Builder for AI(VBAI)调用三进三出串口IO卡

  [复制链接]
  • TA的每日心情
    擦汗
    昨天 00:00
  • 签到天数: 3155 天

    连续签到: 25 天

    [LV.Master]2000FPS

    发表于 2014-6-27 20:47:19 | 显示全部楼层 |阅读模式 来自:广东省东莞市 移动

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

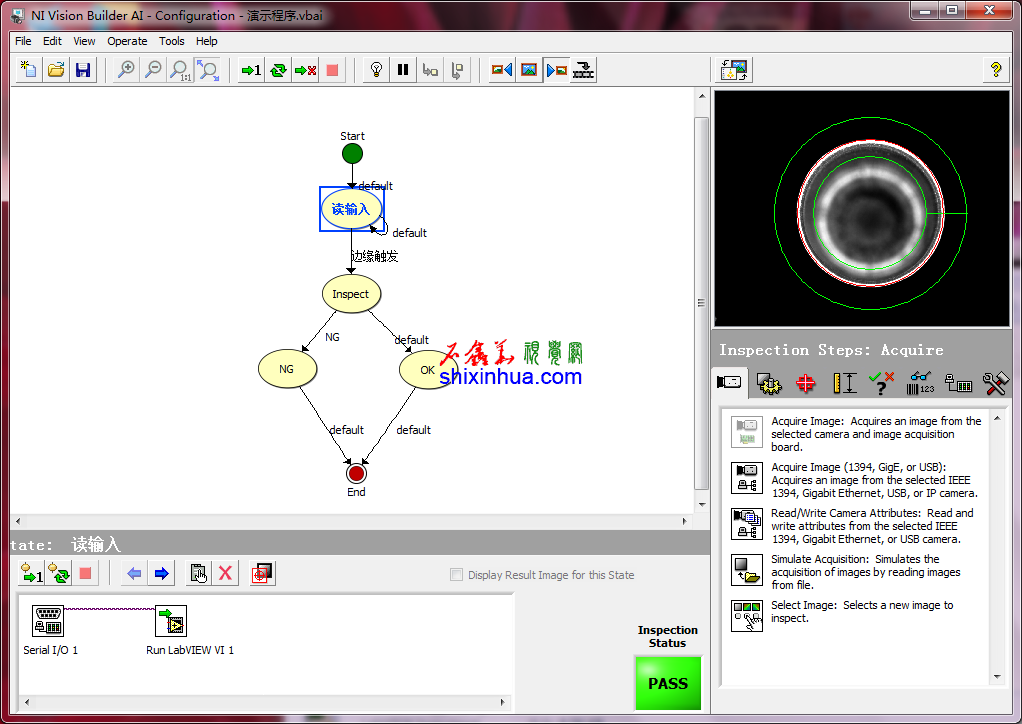

    读IO卡输入信号并判断上升沿

    读IO卡输入信号并判断上升沿

    读IO卡输入信号并判断上升沿
    首先建立一个状态图,在这个状态图里,读取IO卡的输入状态,并且判断其是否有上升沿(或下降沿)这个的边缘触发信号。如果有,则进入下一个状态图,如果没有,则一直循环此状态图。

    有边沿信号时采集图像并分析图像处理结果

    有边沿信号时采集图像并分析图像处理结果

    有边沿信号时采集图像并分析图像处理结果
    当有边缘触发信号时,则直接采集图像,然后进行分析图像,并且判断处理结果。在这里,如果相机本身有触发功能,那么应该将采集图像函数放置到上面的那个图像中去。采集无错误时(没有触发超时),则执行下面的这个状态图,而当有错误时(超时),则继续执行上面的状态图。当然当执行到本状态图时,因为上面已经有采集图像了,这里就不需要再采集图像了,只要处理、判断结果就可以了。

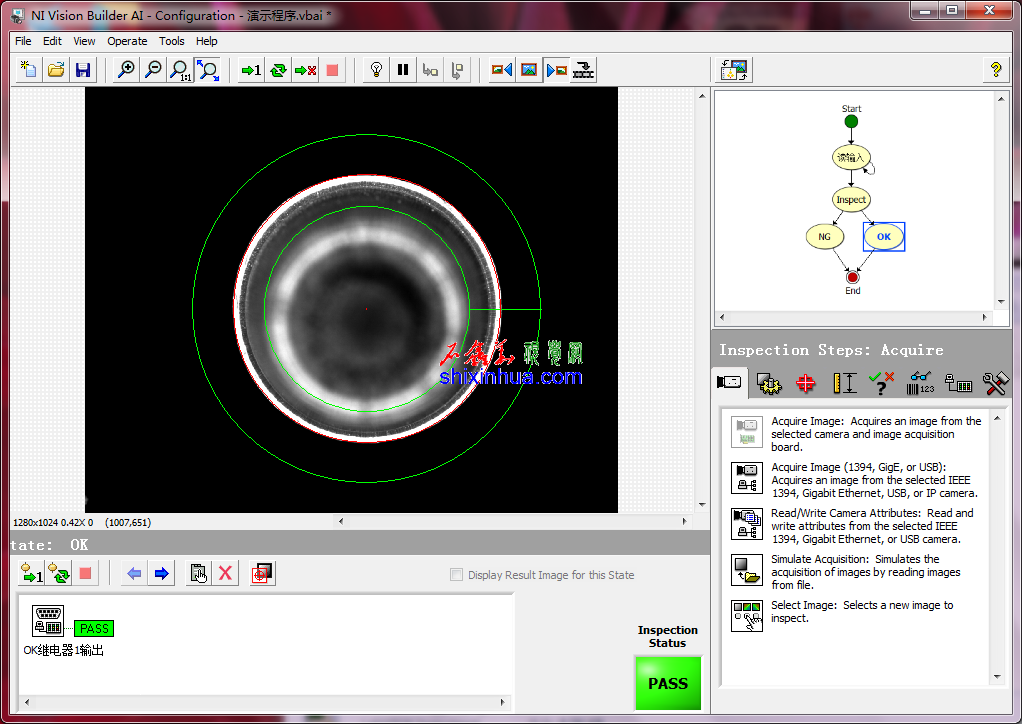

    OK时输出到继电器1

    OK时输出到继电器1

    OK时输出到继电器1
    当上面的结果判断为OK时,则执行这个OK状态图,这里通过IO卡的继电器1输出OK信号。

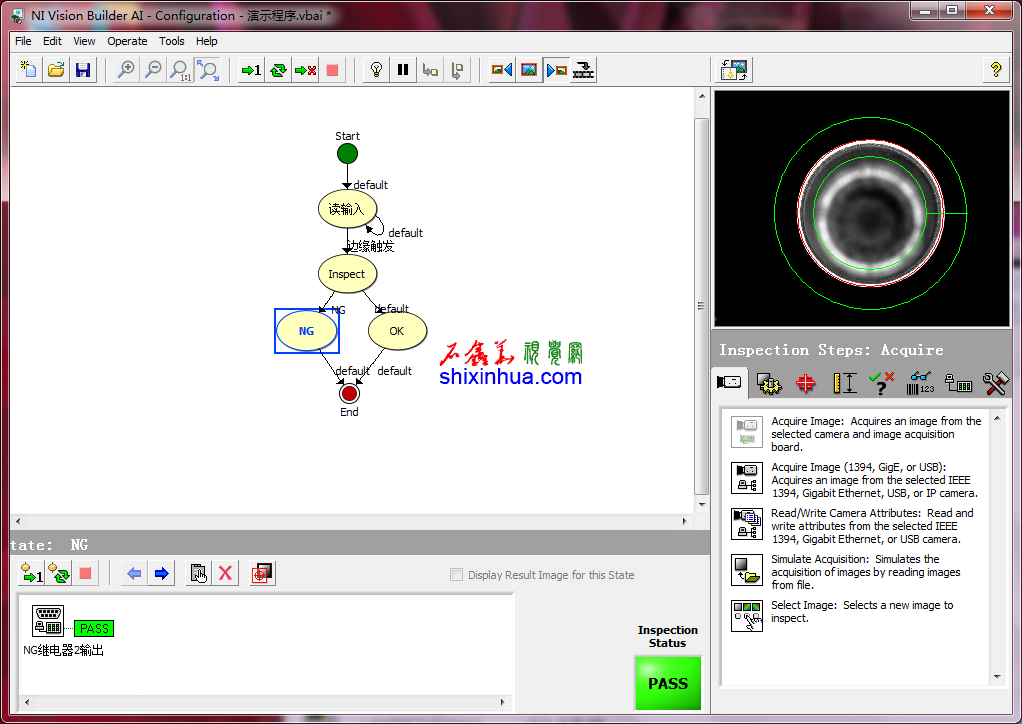

    NG时输出到继电器2

    NG时输出到继电器2

    NG时输出到继电器2
    而当第二步的检测分析判断状态图为NG时,则执行NG的状态图,这时通过继电器2输出NG信号。
    下面的附件为相应的演示程序。其中VBAI脚本是2013版的,调用的VI则是2012版的。
    游客,如果您要查看本帖隐藏内容请回复


    本程序相应的硬件“三进三出串口IO卡”可以登录机器视觉商城购买,仅售350元,除产品固有的三包之外,还提供额外的售后服务,帮您解决其使用时的相关问题。

    三进三出串口通信IO卡_I/O卡_采集板卡_机器视觉商城_论坛_方案_系统_光源_控制器_工业相机_镜头_机器视觉论坛 - 石鑫华机器视觉网
    https://shop128020756.taobao.com

    回复

    使用道具 举报

  • TA的每日心情

    2022-9-5 22:33
  • 签到天数: 62 天

    连续签到: 1 天

    [LV.6]600FPS

    发表于 2016-2-28 17:46:17 | 显示全部楼层 来自:山西省晋城市 联通
    当第二步的检测分析判断状态图为NG时,则执行NG的状态图,这时通过继电器2输出NG信号。! h* ^8 Y3 ~: N, b8 R7 F; p
    下面的附件为相应的演示程序。其中VBAI脚本是2013版的,调用的VI则是2012版的。!
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2015-11-23 06:34
  • 签到天数: 6 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2015-7-25 07:49:11 | 显示全部楼层 来自:江苏省苏州市 电信

    调用三进三出串口IO卡
    Good article and pretty worthy detail reading and bad thing is no detail programming structure as more detail understanding
