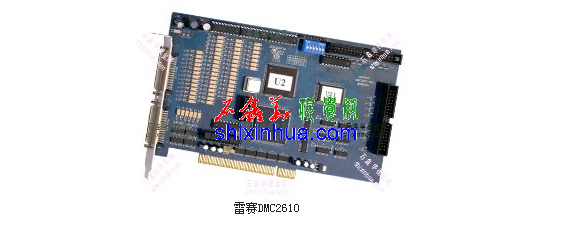

    雷赛DMC2610 6轴运动控制卡







    特性

    采用二个68针高密度SCSI插座,使6个电机控制引出线只占用一个PC机插槽位置
    32位2.2版PCI总线,33MHz
    脉冲输出频率高达5MHz
    6种脉冲/方向输出模式:Pulse/DIR、CW/CCW等
    2—4轴硬件直线插补,任意2轴软件圆弧插补
    交流伺服电机接口专用信号
    6轴增量式编码器信号输入
    编码器用计数器为有符号28位计数器
    16路通用数字输入/14路通用数字输出
    梯形速度曲线、S形速度曲线
    一台PC机中可同时使用8块运动控制卡,共48轴



    概述

    高性能6轴运动控制卡
    DMC2610是一款基于PCI总线的高性能运动控制卡,可控制六轴伺服或步进电机。它与雷泰的DMC1000系列产品相比,具有更快的运动速度、更好的直线和圆弧插补功能,同时还增加了编码器位置锁存、位置比较等高级功能。为研发制造多轴工业自动化设备提供了优良的
    控制器解决方案。

    直线和圆弧插补
    DMC2610提供了2轴,3轴和4轴直线插补函数,任意2轴圆弧插补。直线插补功能均由硬件实现,故插补速度快。
    连续插补运动
    DMC2610具有缓冲寄存器结构,这使得连续运动指令之间的连接没有任何间隔,因而连续插补运动十分连续、平滑。
    在运动中可修改速度及终点位置
    DMC2610提供了强大的修改速度、目标位置函数,在电机运动过程中,程序可以根据不同的条件修改该运动过程的速度和目标位置。
    位置锁存
    DMC2610提供位置锁存函数,当锁存信号LTC被触发,编码器当前位置就立即被捕获。该动作由硬件高速完成,确保位置测量准确、可靠。
    位置比较
    DMC2610提供位置比较函数,当电机位置和寄存器中的位置相同时,立即自动送出触发信CMP。
    运动同时开始或停止
    使用软件或外部输入信号可以控制DMC2610的6个轴或多块DMC2210和2610卡上的轴同时开始运动或同时减速、停止运动。

    应用范围

    电子产品加工、装配设备,包括:影像仪、丝印机、贴片机、PCB钻孔机
    激光加工设备
    机器视觉及自动检测设备
    生物、医学自动采样、处理设备
    工业机器人,特殊数控机床



    软件支持

    Windows平台
    驱动软件、函数库支持Windows XP/2K/NT/98/WIN7
    推荐使用VB/VC++/CB/LabView编程工具
    MOTION2210演示软件
    MOTION2210演示软件可帮助客户了解运动函数、检测硬件系统



    技术规格—运动控制参数

    控制轴数         6轴
    PC机同时工作的运动控制卡数   8块
    最大脉冲频率         5MHz
    脉冲信号输出类型         差分信号;单端信号
    脉冲信号模式         脉冲/方向;双脉冲
    位置范围         -134217728—+134217727(28位)
    编码器信号输入数         6个
    编码器用计数器长度     28位有符号
    编码器输入频率     1MHz(4倍频后为4MHz)



    技术规格—数字I/O参数

    增量编码器信号     EA,EB
    编码器零位信号     EZ
    位置锁存输入信号         LTC
    位置比较输出信号         CMP
    机械限位、减速、原点信号         ±EL,SD,ORG
    伺服电机接口信号         INP,ALM,ERC,SVON,RDY
    手摇脉冲发生器信号输入     PA,PB
    同步开始/结束、同时减速信号   STA,STP,CSD
